Concave turbines worden vaak “de volgende generatie” turbines genoemd, omdat ze aanzienlijk beter presteren dan conventionele “Rushton” turbines. In de meeste technische boeken en studies wordt echter uitsluitend verwezen naar de Rushton-turbine. Beide types worden voor dezelfde taken toegepast: Gasverspreiding, Fermentatie en Bioreactoren.
Het geheim zit hem in de “Channels”:
Hoewel het echte ontwerp van de concave turbine vertrouwd lijkt op dat van de Rushton turbine, zijn vooral de “channels” het grote verschil waardoor de concave turbine veel beter presteert. Deze “channels” zorgen voor een hoger vermogen en een Jetstream zonder het cavitatie-effect. Door de sterkere krachten in de stroming vanuit de kanalen is de concave turbine veel stabieler in zijn snelheidsvariaties. De concave turbine van Jongia heeft 6 kanalen. Dit is vergelijkbaar met het aantal bladen op de Rushton-turbine.
Gasverspreidingsprestaties zonder verhoogd vermogen:
Vanwege de vorm vragen dergelijke turbines om een bepaald opgenomen vermogen. Dit opgenomen vermogen neemt gemakkelijk toe wanneer het toerental wordt verhoogd. In vergelijking met de Rushton-turbine wordt het opgenomen vermogen van de Concave Turbine aanzienlijk minder beïnvloed bij het verhogen van de rotatiesnelheid. Waarmee de Concave Turbine duidelijk de Rushton Turbine overklast.
Bij gasverspreiding zijn grote hoeveelheden gas en vermogen nodig om het proces waarin de turbine draait te optimaliseren. Elke vermindering van het vermogen is dus welkom, zeker wanneer de Turbine even goed of zelfs beter presteert in vergelijking met de conventionele procesparameters.
Dit voordeel roept erom dat de concave turbine zijn tegenstander verslaat. De Concave turbine kan ongeveer vier keer meer gas aan in vergelijking met de Rushton turbine! Wanneer het gas wordt toegevoegd, daalt het stroomverbruik van de Rushton-turbine aanzienlijk, terwijl dat van de Concave Turbine bijna daalt. Dit maakt de Concave Turbine efficiënt en stabiel in zijn prestaties. Deze constante prestatie betekent ook dat de massaoverdracht constanter is in vergelijking met de Rushton-turbine.
Al met al kunnen we concluderen:
Concave Turbine is in het voordeel vs Rushton Turbine voor:
- Ongeveer vier keer meer gasvolumebehandeling voor betere dispersie
- Laag stroomverbruik
- Zeer stabiele prestaties, in wisselende omstandigheden
- Kan gemakkelijk omgaan met verhoogde viscositeiten
- Constante output

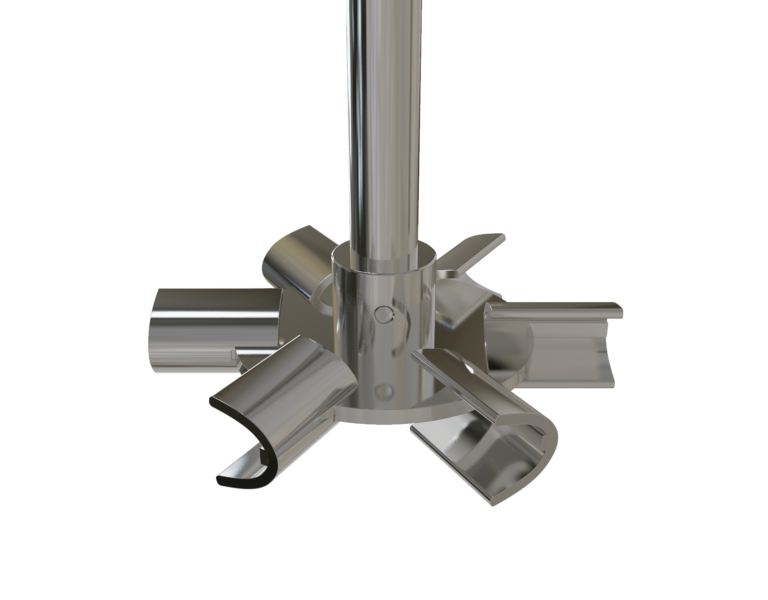

Concave Turbine
Concave Turbine Mengelement De vorm van de concave turbine maakte het mogelijk vloeistoffen en gassen te mengen en te verspreiden zonder dat het mengelement instabiel werd. Dit komt doordat hij een radiale stroming heeft en zelf balancerend is. De “kanalen”
Tank Lay-out en configuratie:
De opstelling van de Concave Turbine in vergelijking met de Rushton Turbine kan hetzelfde zijn. De Concave Turbine kan echter dichter bij de sparger worden geplaatst, waardoor u uw tank indeling kunt verbeteren of bijvoorbeeld met het systeem op een lager volume van de reactor kunt werken!
In sommige gevallen is het heel gebruikelijk om een Axiale turbine of Hydrofoil turbine toe te voegen om de stroming in het vat te verbeteren, deze zijn niet nodig als het volume in de reactor/tank laag is en slechts één of twee Concave Turbines worden toegepast.
De afbeelding hieronder toont de prestatieverschillen tussen de Rushton Turbine en de Concave Turbine van Jongia.
Wilt u meer weten over Jongia’s Concave Turbine-mengelement of andere mengelementen van Jongia Mixing Technology?
Bezoek gerust de website om er meer over te lezen, volg dan deze snelkoppeling of neem gerust contact met ons op via Info@www.jongia.com
We praten graag met u over de meest uitdagende mengoplossingen!
